Qualités commerciales des élingues en chaîne : signification et différences

En ce qui concerne la qualité des chaînes à haute rigidité, on distingue entre différentes qualités commerciales.

Définition de la qualité commerciale selon la norme DIN EN 818-1

La présente norme définit les conditions générales pour la réception en ce qui concerne la sécurité des chaînes en acier rond employées dans les systèmes de levage. La qualité commerciale décrit ici le rapport entre la force et la surface portante de la section. Plus la qualité commerciale est élevée, plus la capacité de charge est élevée pour une même épaisseur de matériau ou une même épaisseur nominale de chaîne. Hier finden Sie weitere Infos zur DIN-Norm EN 818

Quelles sont les différences entre les qualités commerciales 8, 10 et 12 ?

Toutes ces chaînes sont des chaînes à haute rigidité avec un poids propre relativement faible et une grande résistance à l’usure. De plus, elles sont toutes fabriquées selon la même norme. La différence entre les différentes qualités commerciales réside dans le diamètre de la chaîne et la capacité de charge inhérente. Avec les chaînes de qualité commerciale supérieure (par exemple de qualité 10 ou 12), un diamètre inférieur suffit pour atteindre une certaine capacité de charge en comparaison aux chaînes de qualité commerciale 8.

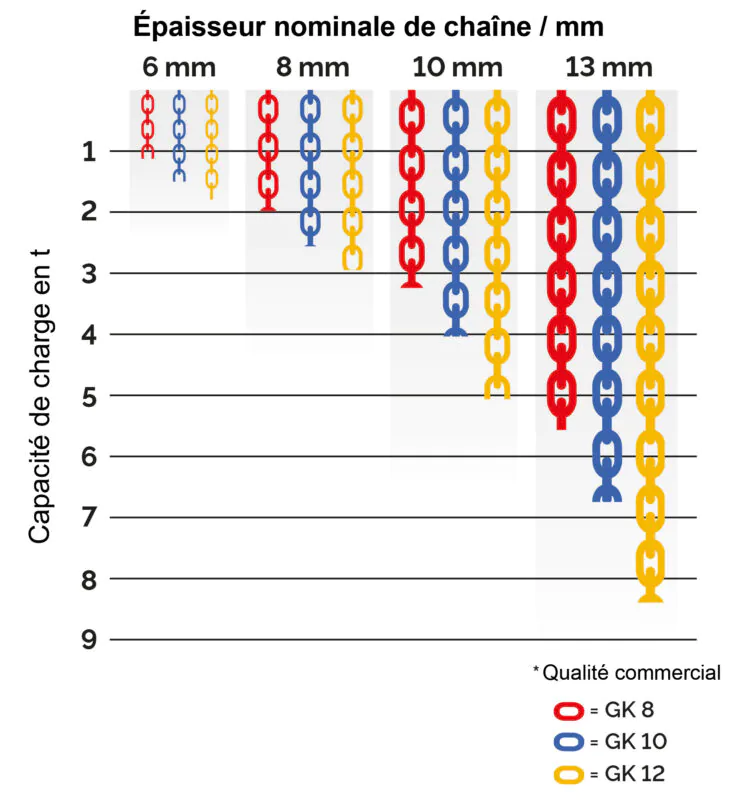

Diagramme des qualités commerciales des chaînes

Les règles générales suivantes s’appliquent alors :

Les chaînes de la qualité commerciale 10 ont une capacité de charge jusqu’à 25 % supérieure à celle de la qualité commerciale 8, et ce pour la même épaisseur de matériau.

Avec les chaînes de la qualité commerciale 12, la capacité de charge est jusqu’à 20 % supérieure à celle des chaînes de qualité commerciale 10, et même jusqu’à 50 % supérieure à celle des chaînes de qualité commerciale 8.

Avec les chaînes de qualité commerciale supérieure, il est donc possible de réduire considérablement le poids tout en conservant la même capacité de charge en raison du diamètre inférieur de la chaîne requise. Cela vaut d’ailleurs également pour les accessoires des chaînes, qui sont également classifiés en qualités commerciales qui définissent leur capacité de charge respective.

Comment reconnaître la qualité commerciale d’une chaîne ?

Chez les fabricants certifiés, la qualité commerciale d’une chaîne est poinçonnée ou gravée sur la plaquette de contrôle obligatoire ou enregistrée dans la balise NFC. Lors du contrôle annuel de la qualité des chaînes à haute rigidité, l’expert vérifie si la chaîne satisfait toujours encore aux exigences de cette norme et renouvelle sa validité.
